Modbus是當今仍在使用的最古老的工業通信協議之一。繼續閱讀以了解該協議的工作原理以及如何使用它進行監視和控制。

什么是Modbus?

當工業電子設備相互通信時，它們需要使用通用的通信協議，例如Ethernet/IP、ProfiNet或EtherCat。在這些通信協議中，Modbus是當今仍在使用的最古老的協議之一。

Modbus于1979年由Modicon創建，最初用于與Modicon系列PLC進行通信。今天，Modbus是PLC和自動化設備制造商使用的開放協議。

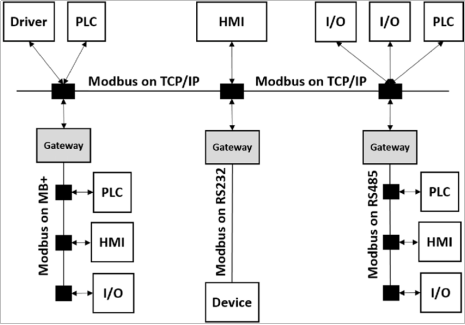

由于Modbus是一個“開放”標準，任何制造商都可以使用該協議，而無需向維護該標準的組織支付費用。由于協議能夠駐留在不同類型的基礎設施上，因此經常會看到同一Modbus網絡上的多個制造商都在相互通信。由于這些原因，可以在PLC、HMI、傳感器和運動控制設備上找到Modbus。在某些情況下，Modbus與其他協議一起出現，例如Ethernet/IP或ProfiNet。

Modbus協議

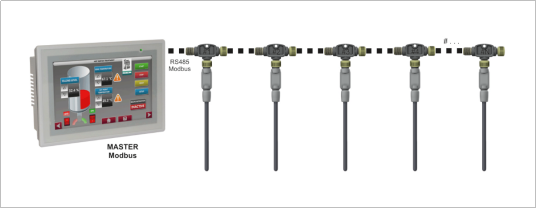

Modbus協議在主/從通信模板(在現代網絡中通常也稱為客戶端/服務器模型)上工作。這意味著只有主站(客戶端)可以請求數據，通常，PLC或自動化控制器是網絡中的主站(客戶端)。

主設備可以選擇廣播消息或直接尋址網絡上的設備，從設備只能響應直接尋址的消息。從設備還可以根據從主設備接收到的消息執行操作。

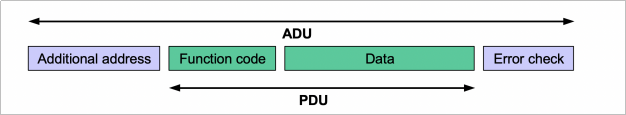

每條消息都有一個地址、一個功能代碼、一個數據寄存器和一個循環冗余校驗(CRC)寄存器。從設備將比較消息地址，如果與分配的地址匹配，則設備將執行功能代碼。

Modbus功能代碼

因?yàn)閺脑O(shè)備不廣播它們的信息，所以主設備需要請求或“輪詢”有關從設備的信息。或者，主機可以發送輸出命令來告訴從機哪些線圈或寄存器需要更新。這些命令是使用功能代碼執行的。這些代碼是兩個字節長或一個字(16位)的十六進制編號，最高有效字節在前或“big-endian”。

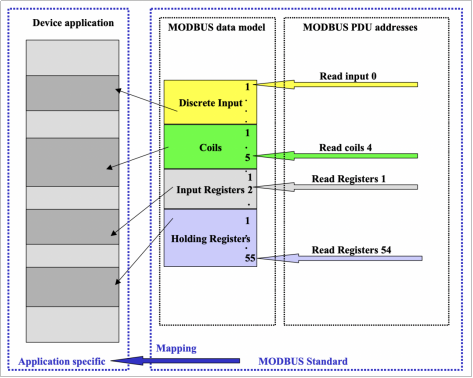

通常，Modbus網絡上的每個設備都會有四個存儲寄存器：離散輸入、線圈輸出、輸入寄存器(輸入數據)和保持寄存器(輸出數據)。可以使用功能代碼讀取或操作這些存儲寄存器。

設備使用這些內存寄存器來控制或監控自己。例如，VFD可能使用離散輸入或寄存器來啟動、停止或重置故障。輸入寄存器可用于設置速度或頻率，保持寄存器可用于顯示速度或頻率輸出。傳感器可能只能讀取輸入寄存器，這是傳感器值所在的位置。
